Линзовый компенсатор обеспечивает работоспособность трубопровода при его удлинении за счет температурного расширения металла. Линзовый компенсатор выполняет в трубопроводах следующие функции:

• - компенсирует температурные расширения в осевом направлении;
• - снижает вероятность разрушения трубопровода при температурном расширении;
• - устраняет несоосность двух соседних секций трубопровода;
• - обеспечивает подключение трубопроводов к двигателям, насосам, турбинам и другим устройствам;
• -минимизирует вибрацию и обеспечивает герметичность трубопровода.

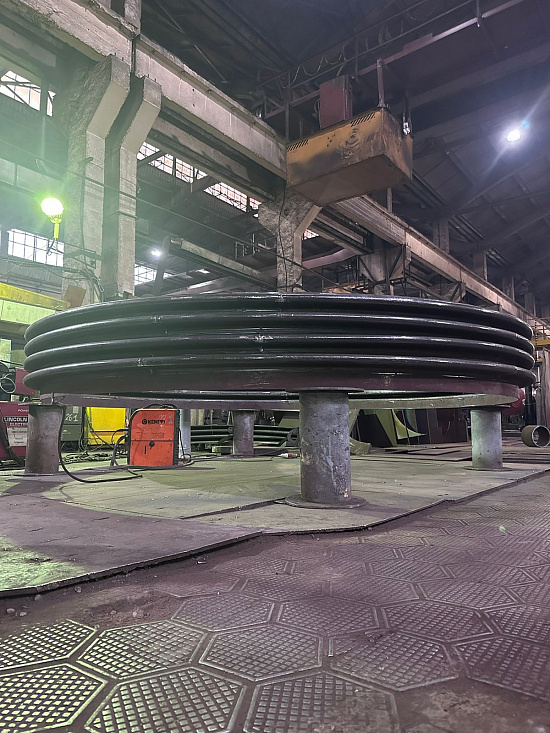

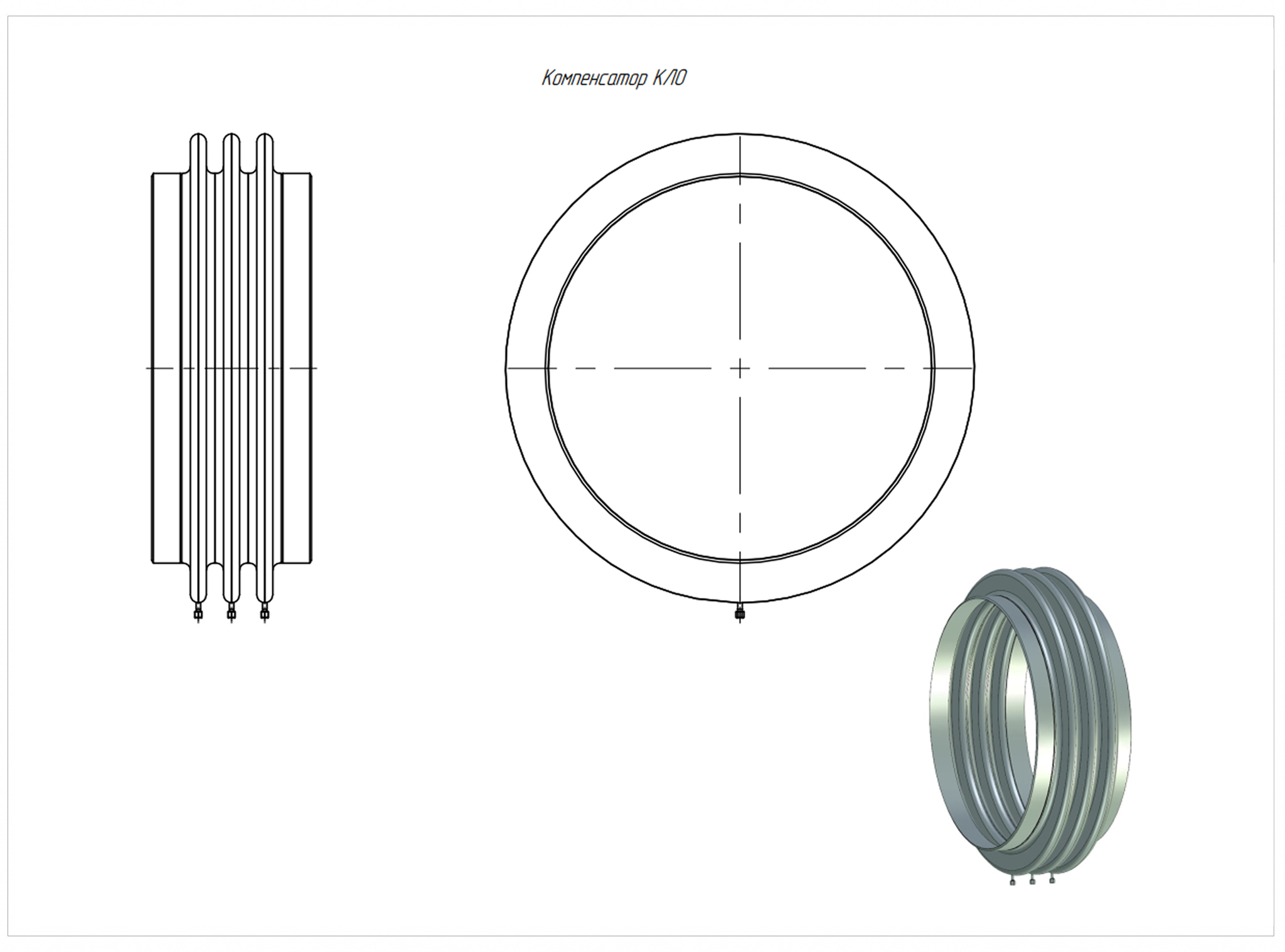

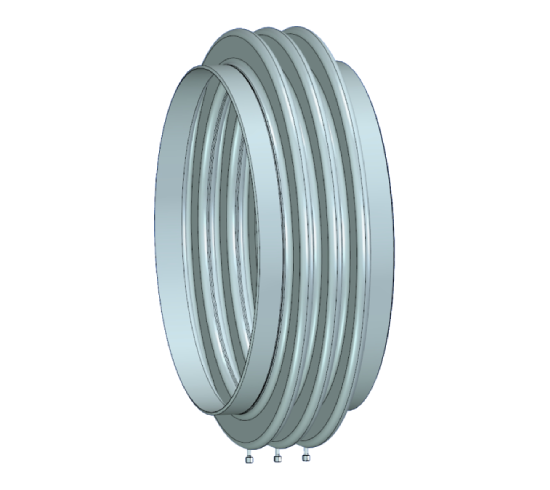

Устройство линзового компенсатора КЛО

ООО Химмаш изготавливает данное оборудование путем холодной штамповки из листового металлопроката. Оно состоит из линз, полулинз, которые сварены между собой кольцевыми и продольными швами. К ним привариваются патрубки и фланцы. В некоторых комплектациях компенсаторы могут иметь внутренний или внешний защитный кожух и дренажную трубку. Линзовые компенсаторы изготавливаются в исполнениях: М1 - из стали Ст3сп5; М2 - Ст20; М3 - 09Г2С; М4 - 12Х18Н10Т. 08Х18Н10Т, 10Х17Н13М2Т.

Область применения

Компенсатор линзовый осевой используется в теплосетях, где роль теплоносителя играет пар или вода, на электростанциях, химических комбинатах, а также в нефтяной и газовой промышленности. Линзовый компенсатор КЛО может компенсировать температурное расширение трубопровода только в осевом направлении. Если трубопровод подвержен сдвиговым деформациям, то необходимо устанавливать линзовый компенсатор соответствующего типа (угловой или сдвиговый). Помимо трубопроводов с водой и малоагрессивными жидкостями, компенсатор линзовый осевой устанавливают в воздуховоды систем вентиляции.

Нормативная документация для изготовления линзовых компенсаторов

Линзовый компенсатор изготавливается в соответствии с ТУ 3683-016-00220302-98, ОСТ 34-10-569...572-93, 34-10-573...576-93, 34-10-577...581-93.

На линзовый компенсатор КЛО распространяются требования документации МВН 195,198, 201-63. Компенсатор линзовый выпускается трех типов: осевой, сдвиговый и угловой.

Поставка линзовых компенсаторов КЛО в г. Липецк осуществляется из Пензы

Линзовый компенсатор устанавливается в трубопроводы диаметром от 100 до 5000 мм.
Условное давление, на которое рассчитан компенсатор линзовый осевой, составляет 0,1-1,6 МПа.
Линзовый компенсатор включает в себя от 1 до 12 линз. При этом компенсирующая способность – от 10 до 120 мм. Линзовый компенсатор, цена которого ниже, состоит из меньшего количества линз.
В качестве рабочей среды трубопровода выступают вода, пар, воздух и малоагрессивные жидкости.
Линзовый компенсатор рассчитан на работу в диапазоне температур от -70 °С до +600 °С.
Компенсатор линзовый осевой изготавливается и стали марок Ст3, Ст20, 09Г2С, 12Х18Н10Т, а также 10Х17Н13М2Т.

Способ крепления

Линзовый компенсатор кло устанавливается в трубопровод двумя способами – с помощью сварки и фланцевым креплением. В первом случае линзовый компенсатор приваривается к трубопроводу без возможности его быстрого демонтажа. Преимуществом такого метода является то, что линзовый компенсатор обеспечивает герметичное соединение с трубопроводом.

При фланцевом методе установки линзовый компенсатор крепится к трубопроводу с помощью болтов. Это дает возможность при необходимости быстро заменить вышедший из строя линзовый компенсатор. Недостаток такого метода заключается в необходимости постоянного контроля герметичности трубопровода и состояния уплотнителя.
